Automatisierte Positionierung von Fensterfalzlüftern im BAZ

In Sekunden & ohne Fräsen

Automatisierte Positionierung von Fensterfalzlüftern im Bearbeitungszentrum (BAZ) für eine standardisierte Fensterfertigung

In der modernen Fensterfertigung zählt vor allem eines: Prozesssicherheit bei gleichzeitig minimiertem Zeitaufwand. Genau hier setzt die automatisierte Positionierung von Falzlüftern im Bearbeitungszentrum (BAZ) an.

Der Falzlüfter arimeo^® hat alle Voraussetzungen für eine solche Automatisierung, denn er sitzt beschlagsunabhängig im Fensterflügel. Daher kann seine Position standardisiert werden.

Die Position des Falzlüfters wird im Rahmen einer Automatisierung nicht mehr manuell bestimmt, sondern direkt im BAZ definiert. Dies erfolgt über das gezielte Ausstanzen der Flügeldichtung an der vorgesehenen Stelle.

Das Ergebnis: eine eindeutig definierte Position, die ohne zusätzliche Arbeitsschritte reproduzierbar ist.

Vorteile der automatisierten Fensterfalzlüfter-Positionierung

eindeutige und standardisierte Positionierung der Falzlüfter
standardisierte Regeln für verschiedene Lüfteranzahlen und Fenstermaße
Reduzierung von Fehlerquellen
keine manuellen Mess- oder Markierarbeiten

i

Webinare für Fensterhersteller

Melden Sie sich heute noch für einen unserer kostenlosen Webinare für Fensterhersteller an.

Thema:

Hohe Luftmengen bei Fensterfalzlüftern: Was ist sinnvoll und was nicht?

Neue Prüfungen und sekundenschnelle Dichtungsentfernung mit arimeo^® classic S

Inhalte:

Warum höhere Luftmengen gerade jetzt Thema sind.
Neue Einbauvarianten mit höheren Luftmengen Komfort & Behaglichkeit absichern: Wo in der Praxis Grenzen liegen (Zug+Schallschutz)
Standardisierung und Taktzeit im Fensterwerk
Neuer arimeo Dichtungsentferner für sekundenschnelle Dichtungsentfernung

mehr erfahren

Step 1: Positionsmarkierung für Fensterfalzlüfter mit Ausstanzen im BAZ

Die Entscheidung über die exakte Position der Falzlüfter im Flügel wird hierbei ins BAZ verlagert. Als eindeutige Markierung kann z.B. eine Ausstanzung in der Flügeldichtung gemacht werden.

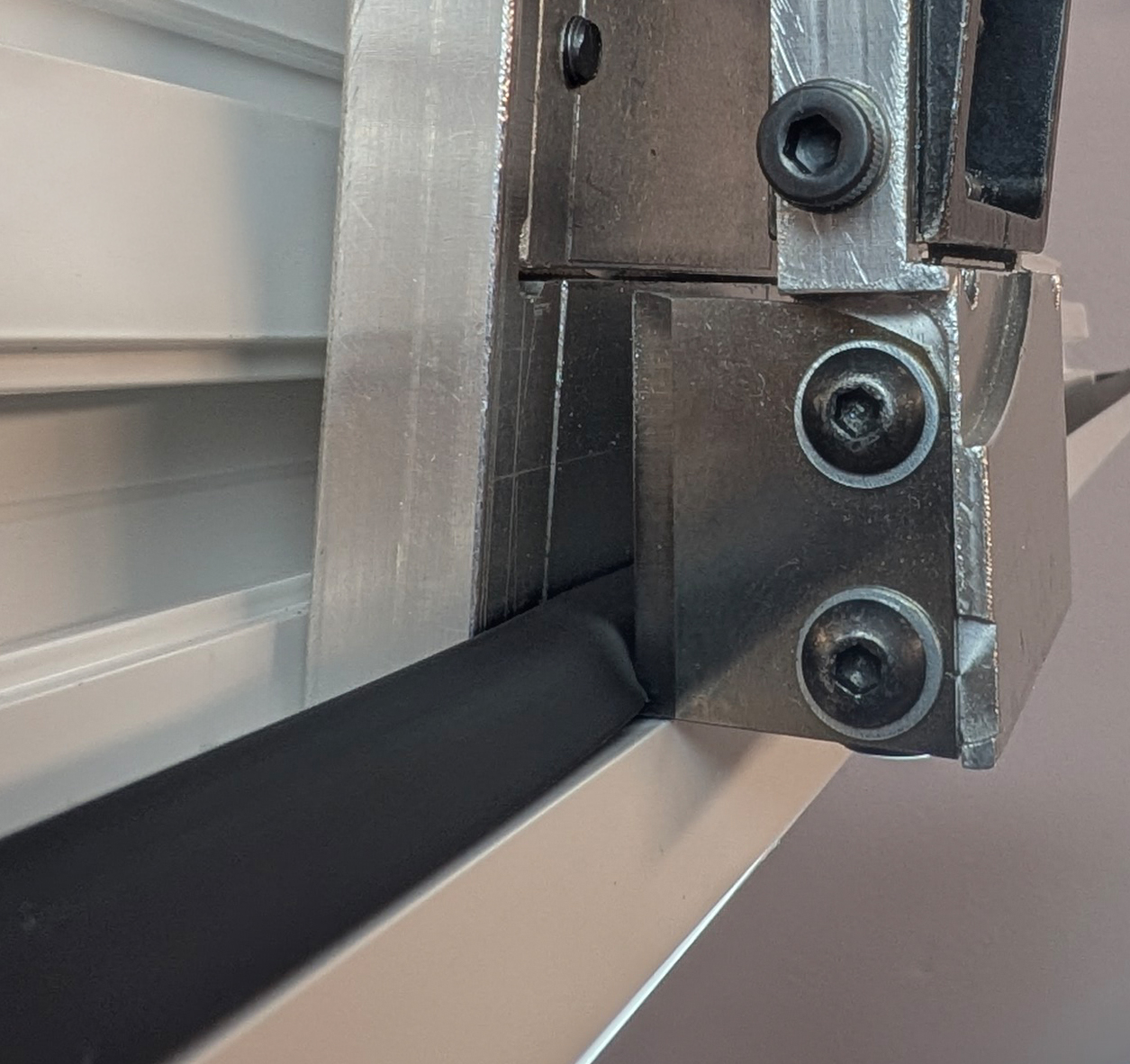

Ausstanzung der Flügeldichtung als Positionsmarkierung für einen Fensterfalzlüfter

Vorteile

- Ausstanzungs-Markierung ist eindeutig für Mitarbeiter

- Stanzen geht sehr schnell im BAZ

- Keine maßgebliche Erhöhung von Maschinenstundenkosten

- Kein Werkzeugverschleiß

- Flügelüberschlag bleibt völlig unversehrt

Kein Fräsen. Kein Bohren. Kein Schrauben.

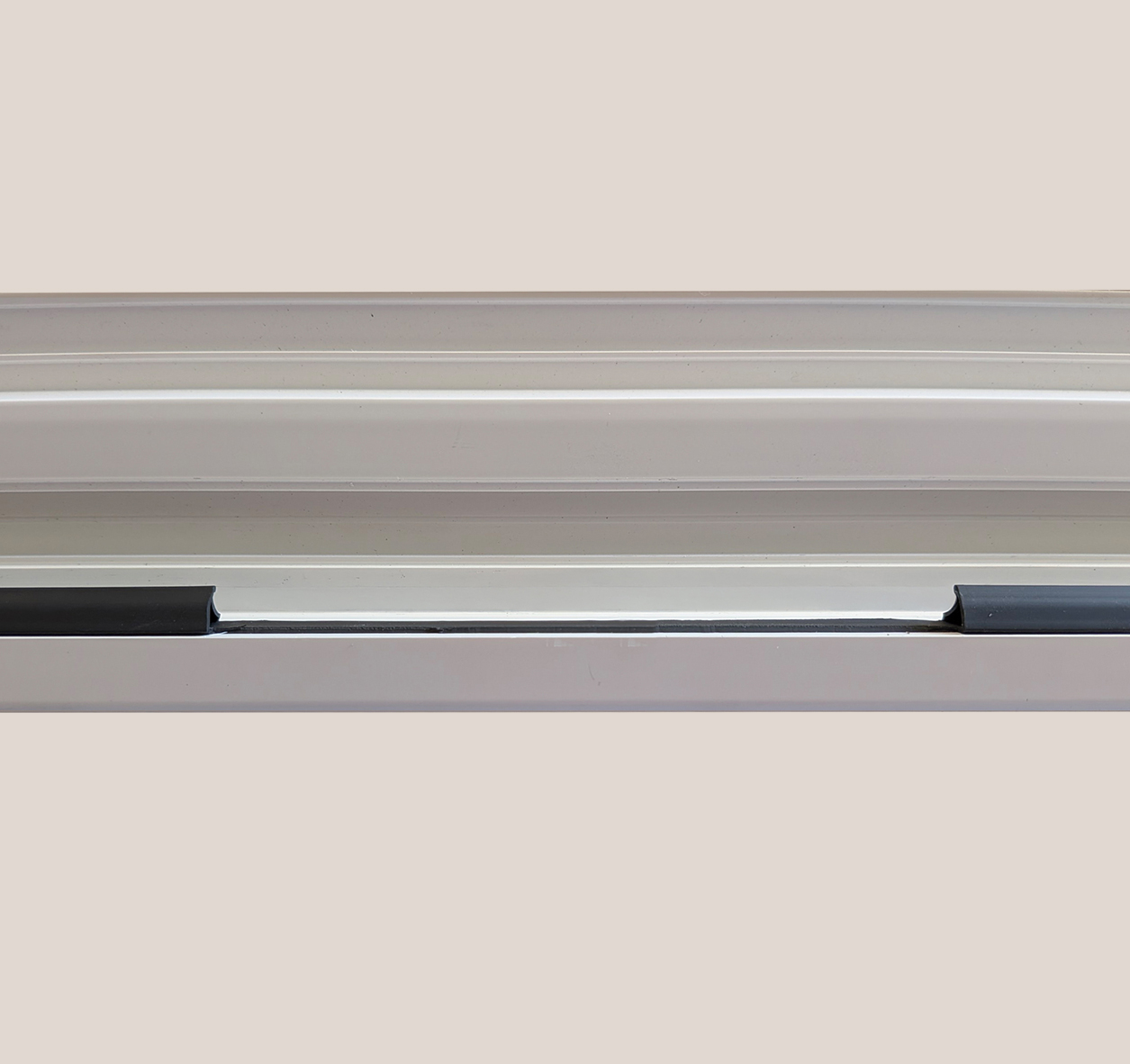

Neben dem Ausstanzen kann die spätere Einbauposition des Fensterfalzlüfters auch automatisch markiert werden.

Alternativ: Markierungsmöglichkeiten im BAZ

Statt zu Stanzen kann im BAZ alternativ auch die Positionierung des Fensterfalzlüfters arimeo® markiert werden.

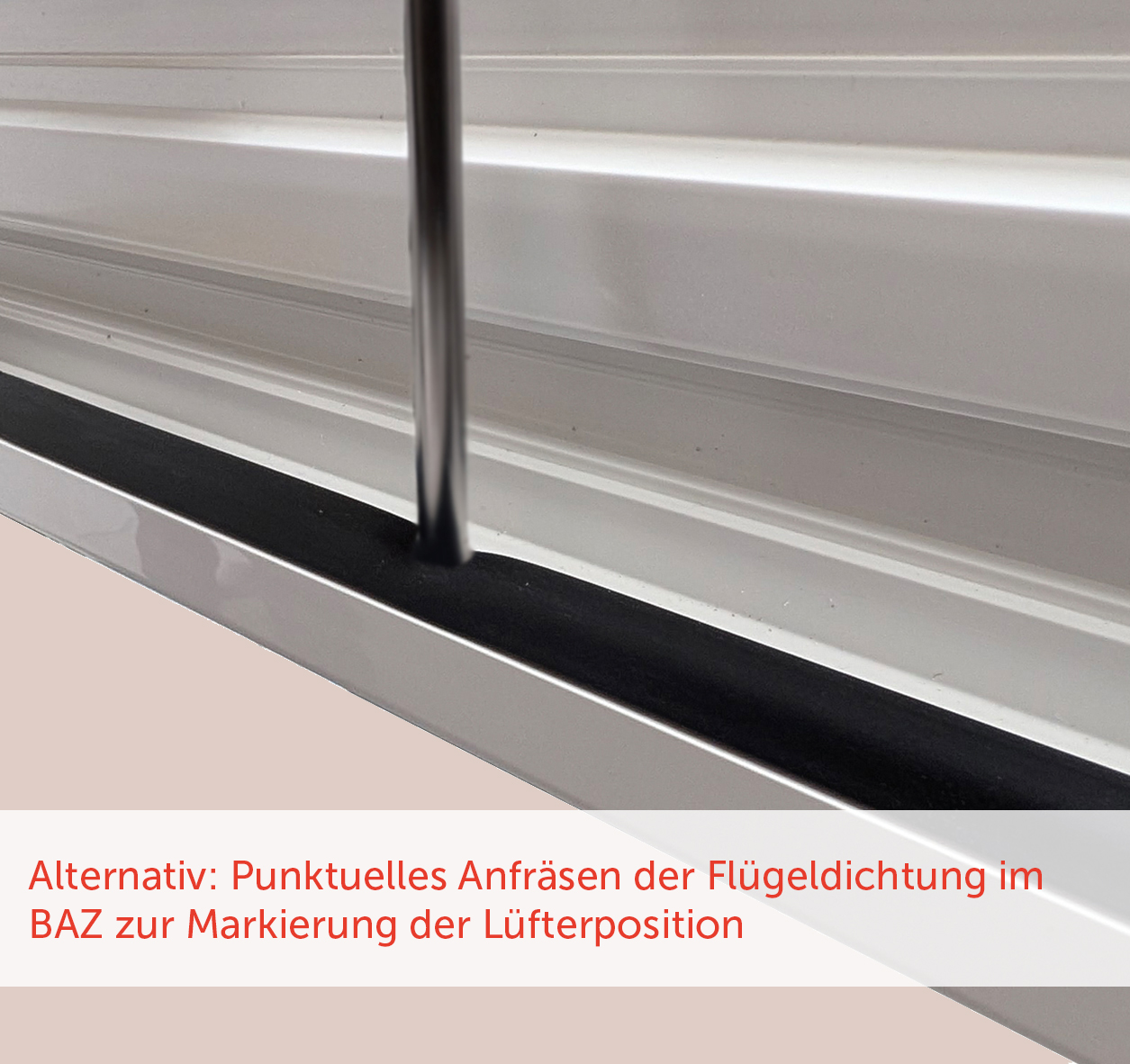

Punktuelles Anfräsen der Flügeldichtung im BAZ zur Markierung der Lüfterposition

- Markieren automatisiert im BAZ möglich

- Fensterflügel bleiben unversehrt

- in Sekunden durchgeführt

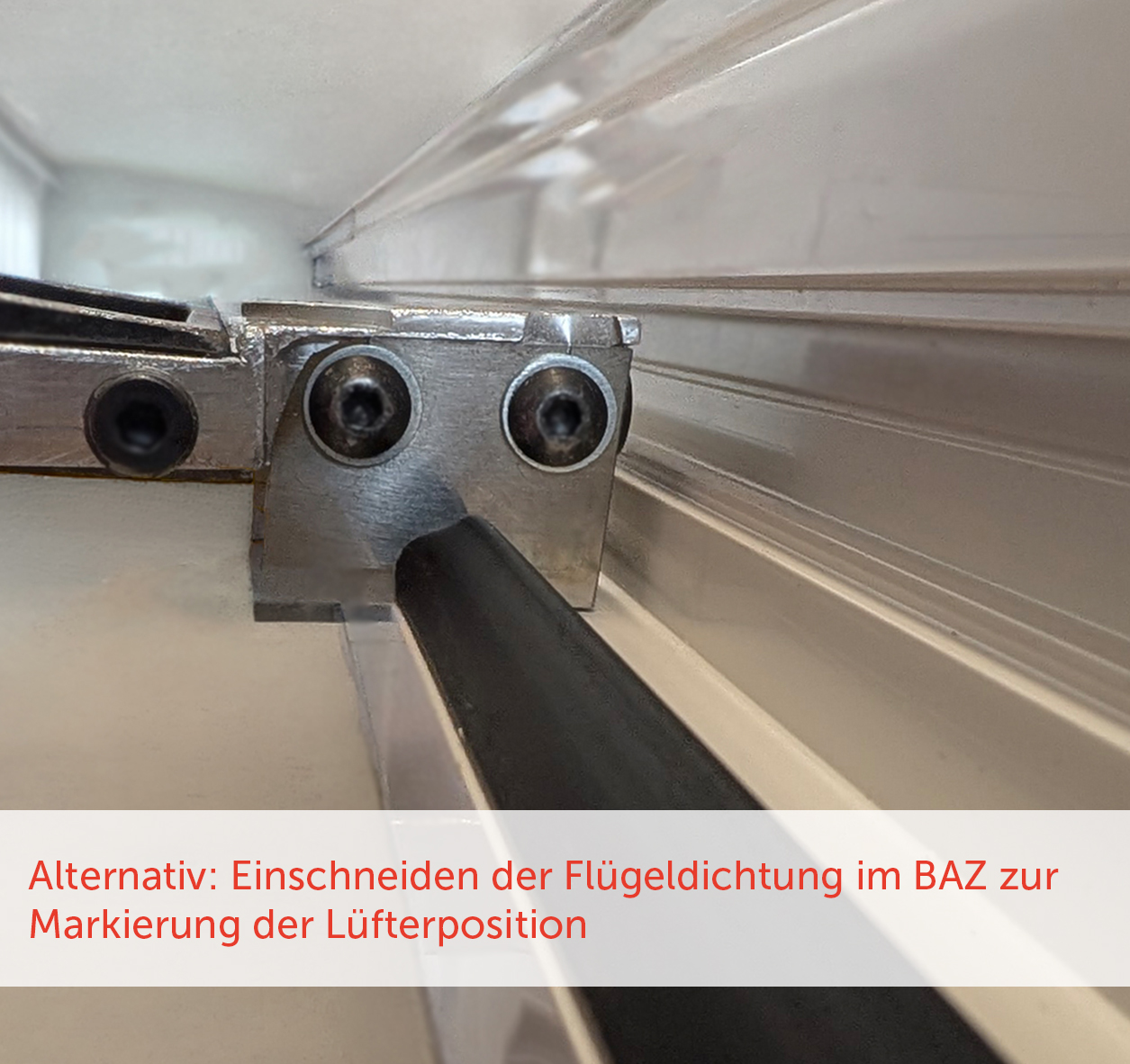

Einschneiden der Flügeldichtung im BAZ zur Markierung der Lüfterposition

Step 2: Dichtung in Sekunden entfernen mit dem arimeo^® Dichtungsentferner

Nach der automatisierten Positionierung im BAZ folgt der eigentliche Einbauprozess. Dieser ist bei arimeo schnell gemacht und kann außerhalb des BAZ an jeder Stelle der Flügelstrecke erfolgen (taktzeitneutral).

Die zuvor im BAZ definierte Position zeigt eindeutig, wo nun der Flügeldichtungs-Fuß zu entnehmen ist. Das geschieht mit dem neuen arimeo® Dichtungsentferner in Sekunden – auch bei anextrudierten Dichtungen.

Mehr Informationen

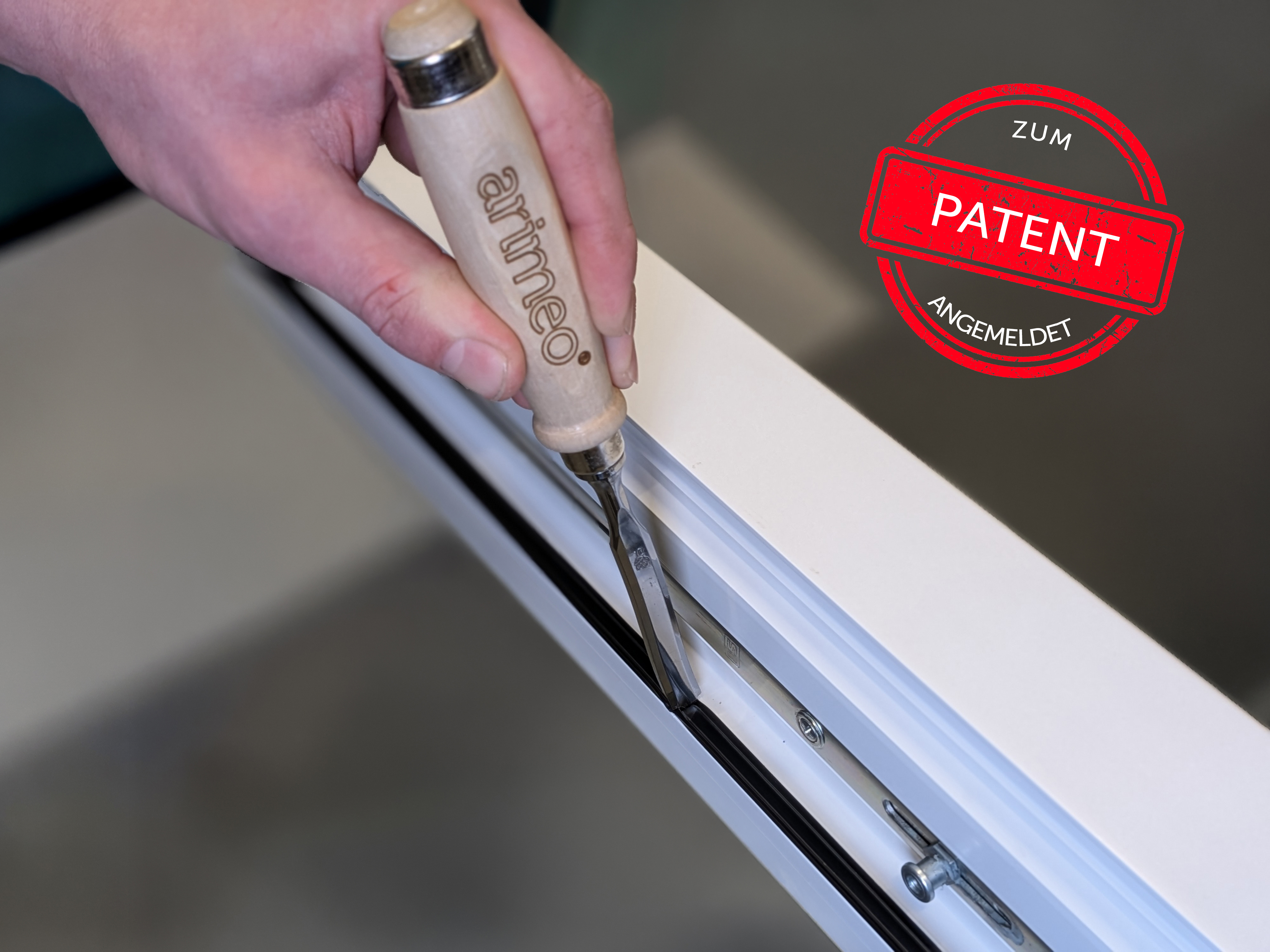

Entfernen der Flügeldichtung mit dem arimeo Dichtungsentferner

Step 3: Falzlüfter arimeo^® classic S in Sekunden einclipsen

Nun wird der arimeo® Falzlüfter einfach in die Flügeldichtungsnut eingeclipst. Das ist in Sekunden erledigt und kann ebenfalls an jeder Stelle der Flügelstrecke gemacht werden (Taktzeitneutralität).

Die Clips-Technik ist konsequent auf Prozesssicherheit ausgelegt: 

kein Schrauben notwendig
ultraschneller Einbau (Clipsen)
Flügelprofil bleibt unversehrt (keine Fräsung)
Rückbaubarkeit bei Positionsänderung
sofort perfekter Sitz im Flügel
saubere Anbindung zur Flügeldichtung

Der Lüfter kann dadurch fehlerfrei & schnell anstelle der Dichtung eingebaut werden.

Einbau eines arimeo classic S Fensterfalzlüfters durch Einclipsen in die Flügeldichtungsnut

Fazit

Klare Trennung der Prozessschritte – maximaler Nutzen

Die Kombination aus automatisierter Positionierung im BAZ und nachgelagertem, einfachem Einbau sorgt für einen effizienten Gesamtprozess:

BAZ: automatische Positionsdefinition und Markierung an Flügeldichtung
Nachgelagert: Dichtungsfuß entfernen und arimeo einclipsen

Für Fensterbauer bedeutet das:

weniger manuelle Arbeit
höhere Prozesssicherheit
Fehlervermeidung
konstante Qualität in der Serienfertigung
